水性氟碳涂料應(yīng)用于一體化板領(lǐng)域研究

結(jié)合目前國內(nèi)的外墻用涂料標(biāo)準(zhǔn)、一體板地方標(biāo)準(zhǔn)和幕墻標(biāo)準(zhǔn)，分析了一體板涂層上耐候性參數(shù)的重要性，論證了水性氟碳涂料在一體板涂裝上的各項(xiàng)性能參數(shù)，以及水性氟碳獨(dú)特的清水混凝土效果和防銹漆效果的應(yīng)用。

關(guān)鍵詞：一體板行業(yè)標(biāo)準(zhǔn)，水性氟碳涂料，一體板水性涂裝，仿清水混凝土效果，仿銹漆效果

建筑保溫領(lǐng)域在經(jīng)歷了傳統(tǒng)的“膠粉聚苯顆粒系統(tǒng)”和“薄抹灰系統(tǒng)”的快速發(fā)展后。很多企業(yè)都逐漸向“保溫裝飾一體化系統(tǒng)”過渡。

外墻外保溫節(jié)能裝飾一體化系統(tǒng)的問世，引發(fā)了全國乃至全世界外墻保溫行業(yè)新一輪的技術(shù)革命。它以“節(jié)能環(huán)保”的領(lǐng)先理念，成為行業(yè)中無可替代的新一代高科技產(chǎn)品，作為一個(gè)系統(tǒng)化的產(chǎn)品，一體板產(chǎn)品中的各個(gè)環(huán)節(jié)都會有自己的產(chǎn)品特點(diǎn)。其中外裝飾面的涂料作為系統(tǒng)直接面對戶外環(huán)境的界面，其重要性不言而喻。

1、一體板對于涂層的選擇

目前市場上的一體板主要有兩種不同的飾面層：第一種是以鋁，鍍鋅鋼板為主的金屬材質(zhì)，這類產(chǎn)品多采用高性能（氟碳為主）的金屬卷材，復(fù)合保溫后安裝類似金屬幕墻；第二種是以無機(jī)水泥板為主的無機(jī)材質(zhì)，需要進(jìn)行飾面涂裝，目前的主流裝飾涂層為多彩漆和油性氟碳漆體系。相對來說無機(jī)板的一體板由于其可現(xiàn)場切割，價(jià)格更低，因此應(yīng)用更加廣泛，估計(jì)占到一體板市場的90%以上的份額，無機(jī)板的裝飾涂層中除了仿石材的多彩漆以外，高性能的耐候面漆成為首選，氟碳漆成為行業(yè)絕大多數(shù)企業(yè)的共識。

1.1常用外墻涂料標(biāo)準(zhǔn)耐候性指標(biāo)說明

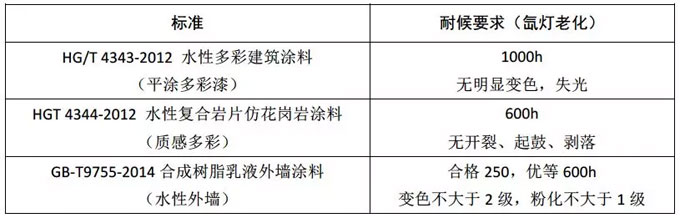

目前來說由于不同涂料標(biāo)準(zhǔn)對于涂層耐候的要求差異很大

雖然不同標(biāo)準(zhǔn)的耐候指標(biāo)高低上有所差異，但是還是可以看出氟碳漆在實(shí)際的規(guī)范要求中的耐候要求是數(shù)倍于多彩涂料和合成樹脂乳液外墻涂料。一般我們涂料行業(yè)內(nèi)對于氙燈老化的一般認(rèn)知是，雖然與戶外耐候時(shí)間沒有直接的線性關(guān)系，但是大約可以認(rèn)為1000h的氙燈老化對應(yīng)的戶外（普通大氣，即C3及以下環(huán)境）耐候性大約可以維護(hù)10年，目前我們的大氣環(huán)境一般都會比C3更加惡劣，特別目前多數(shù)發(fā)達(dá)地區(qū)多為沿海城市的情況下，1000h加速老化對應(yīng)的戶外實(shí)際時(shí)間打折很嚴(yán)重，一般來說沒有2500h以上的耐老化數(shù)據(jù)是很難達(dá)到使用20年以上的要求的。

1.2民用建筑設(shè)計(jì)標(biāo)準(zhǔn)要求

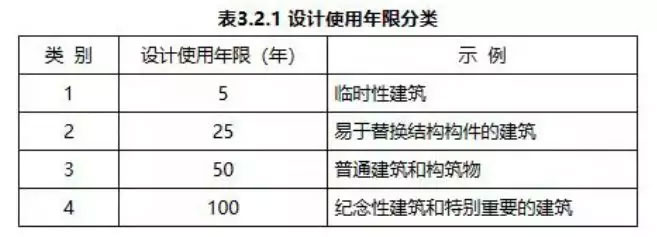

目前一體板領(lǐng)域?qū)τ谧约寒a(chǎn)品的宣傳普遍是使用20年以上壽命，更有甚者宣傳與建筑同壽命，其實(shí)在國內(nèi)GB50352-2005《民用建筑設(shè)計(jì)通則》規(guī)定了我們對于民用建筑的設(shè)計(jì)使用年限應(yīng)符合表3.2.1的規(guī)定。

一般來說我們現(xiàn)在的住宅結(jié)構(gòu)部分屬于三級，理論設(shè)計(jì)壽命是50年。對于外裝飾，常見的石材和玻璃等一般都屬于易于替換的結(jié)構(gòu)構(gòu)件因此要求的設(shè)計(jì)年限為25年，一體板應(yīng)參考石材玻璃的設(shè)計(jì)壽命，將設(shè)計(jì)壽命定于20~25年最為合理。石材幕墻和玻璃本身都具有50年以上的使用壽命，在業(yè)界一般為共識。

1.3建筑幕墻耐候設(shè)計(jì)標(biāo)準(zhǔn)分析

其實(shí)無機(jī)板幕墻本身沒有標(biāo)準(zhǔn)，我們最值得參考的標(biāo)準(zhǔn)就是金屬板幕墻的標(biāo)準(zhǔn)。

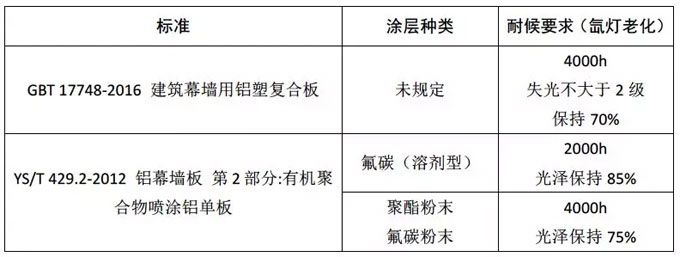

要指導(dǎo)金屬幕墻的壽命則很大程度取決于涂層壽命的長短，國家和行業(yè)規(guī)范中對金屬板幕墻的涂層也有明確的指標(biāo)。
由于以上標(biāo)準(zhǔn)對于鋁板和鋁塑板用幕墻產(chǎn)品的涂層做了直接的規(guī)定，要求其耐候性必須達(dá)到較高的要求。在鋁板幕墻標(biāo)準(zhǔn)中直接規(guī)定了涂層的種類，而鋁塑板幕墻標(biāo)準(zhǔn)中雖然未規(guī)定涂層種類，但是其4000h的耐候要求根本是其他涂層無法企及的，氟碳涂層幾乎成為其為數(shù)不多的選擇。



無機(jī)板雖然現(xiàn)在性能有所提高，但是其實(shí)際性能幾乎不可能達(dá)到石材的性能要求，在很多性能上甚至不如金屬板材，并且無機(jī)板必須進(jìn)行裝飾涂裝才可以使用，因此涂層的性能至少應(yīng)該參考金屬板幕墻的標(biāo)準(zhǔn)進(jìn)行規(guī)范要求才是合理可靠的。



1.4國內(nèi)一體板地方標(biāo)準(zhǔn)分析

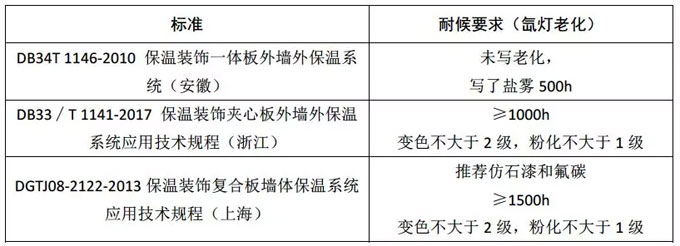

目前一體板的標(biāo)準(zhǔn)主要為地方標(biāo)準(zhǔn)，我這里找了幾個(gè)地方標(biāo)準(zhǔn)舉例做一下說明

可以看出一體板的這些地方標(biāo)準(zhǔn)，相對來說弱化或規(guī)避了涂層耐候性的指標(biāo)，而且未明確不同涂層種類的差別，一刀切的規(guī)定大約在1000~1500h的耐候性。這個(gè)指標(biāo)很像多彩漆和氟碳漆的耐候性之間找了一個(gè)平衡點(diǎn)，其實(shí)主要原因在于我們現(xiàn)在定標(biāo)準(zhǔn)很多時(shí)候必須平衡參與的多個(gè)廠家的建議和利益，因此指標(biāo)往往會折中處理。

根據(jù)前文的敘述我們已經(jīng)充分認(rèn)識到，一體板這種外裝飾系統(tǒng)，至少需要滿足25年的設(shè)計(jì)要求，外涂層對其系統(tǒng)的保護(hù)及重要，而1000~1500小時(shí)的耐候根本無法滿足25年的設(shè)計(jì)要求，因此目前的多彩漆在一體板的使用其實(shí)還是隱患很多的。但是由于多彩漆現(xiàn)在來說實(shí)際使用時(shí)間還短，十年以上的案例都很少，一體板也就最長有十年的實(shí)際使用案例，因此很多時(shí)候問題還未出現(xiàn)。

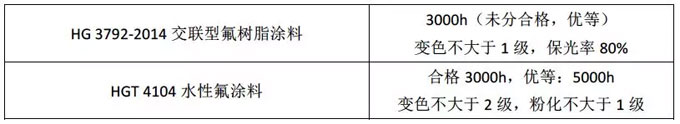

如果真的需要滿足25年的使用要求，幾乎只有氟碳漆可以基本達(dá)到，氟碳漆戶外使用的超長實(shí)例國外已經(jīng)很多，我司本身也有戶外使用20年不褪色的溶劑型氟碳漆實(shí)例，和戶外使用超過15年的水性氟碳漆實(shí)例，參與《HG 3792-2014交聯(lián)型氟樹脂涂料》和《HGT 4104水性氟涂料》標(biāo)準(zhǔn)訂制時(shí)我司也贊成對于高耐候標(biāo)準(zhǔn)的認(rèn)可。

1.5水性環(huán)保耐候氟碳涂料是一體板較佳選擇

因此雖然目前一體板行業(yè)多彩似乎要壓過氟碳涂料一籌，但是隨著戶外耐候情況的突顯，其實(shí)氟碳涂層應(yīng)該是在一體板行業(yè)內(nèi)更有作為，而且隨著國家對于溶劑型涂料的政策收緊，很多省份已經(jīng)大規(guī)模限制溶劑型涂料的使用，涂裝廠對于氟碳涂料的選擇也會立即向水性氟碳涂料轉(zhuǎn)移，水性氟碳涂料絕對是一體板行業(yè)最合適的涂層選擇。

2、水性氟碳涂料在一體板上的應(yīng)用性能參數(shù)研究

2.1水性氟碳涂料在一體板涂裝工藝

上海衡峰厚千水性氟碳涂料有限公司，針對水性氟碳涂料再無機(jī)板上的應(yīng)用，結(jié)合目前一體化板廠家常用的涂裝設(shè)備和涂裝工藝， 進(jìn)行來相應(yīng)的性能研發(fā)和工藝推薦。

（1）涂裝工藝一

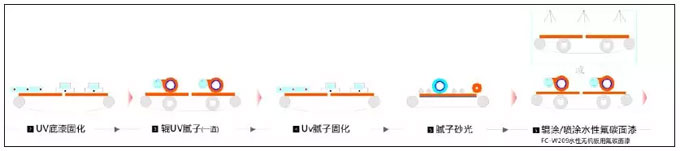

水泥纖維板----------UV滲透------UV填補(bǔ)前處理后------水性氟碳涂料涂裝-----烘烤------包裝。涂裝工藝一，主要是針對目前的無機(jī)板前處理工藝和設(shè)備現(xiàn)狀， 只對涂層的面漆涂裝進(jìn)行來更換， 可以方便快速的油性改水性， 但不是很徹底， 畢竟底漆為油性的UV底漆。


（2）涂裝工藝二

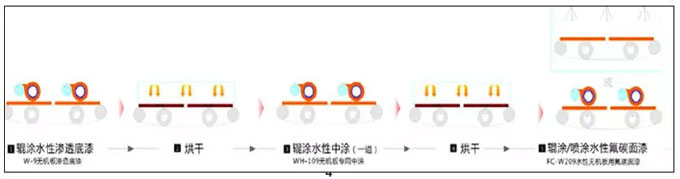

水泥纖維板------水性底漆------水性中涂漆------水性氟碳涂料----烘烤----包裝。

涂裝體系二，是純的水性涂裝，從底漆，中涂，面漆，均為水性體系，可以實(shí)現(xiàn)整體的完全的水性體系。

2.2水性氟碳涂料涂裝在無機(jī)板上的涂裝指標(biāo)

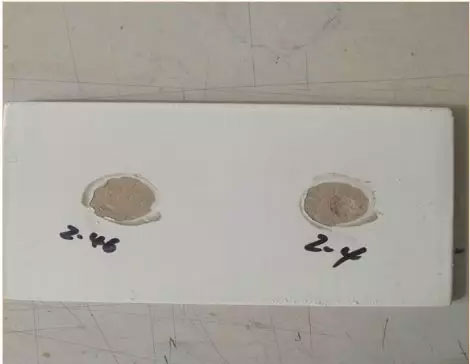

實(shí)驗(yàn)方法：已輥涂好UV底漆的基材→打磨→輥涂FC-W109無機(jī)板用氟碳面漆→實(shí)干（90℃烘烤1h）→常溫養(yǎng)護(hù)7天

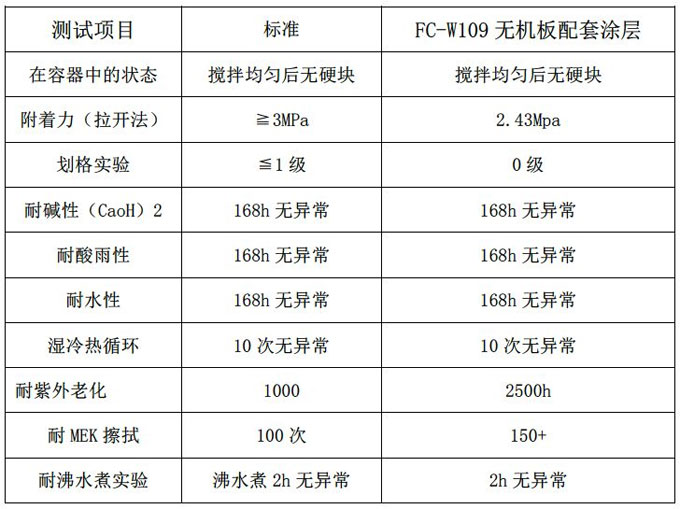

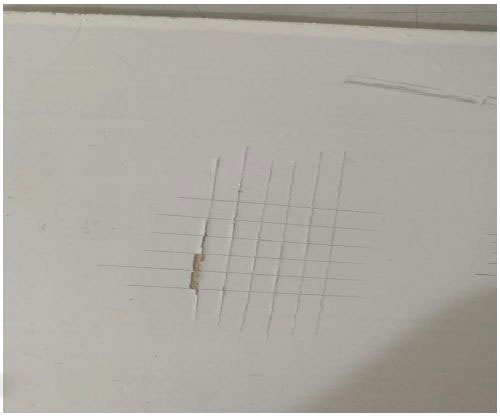

實(shí)驗(yàn)結(jié)論：FC-W109無機(jī)板配套涂層通過耐水煮測試
以上這些指標(biāo)目前我們都是以溶劑型氟碳涂料的標(biāo)準(zhǔn)HG 3792-2014《交聯(lián)型氟樹脂涂料》為參照進(jìn)行的實(shí)驗(yàn)，結(jié)果都達(dá)到相關(guān)的標(biāo)準(zhǔn)要求。其中耐MEK擦拭這類性能決定涂層成膜的穩(wěn)定性，單組份的水性氟碳漆很難超過50次，我們的交聯(lián)型水性氟碳漆一般都在150次以上。

3、水性氟碳涂料在一體板領(lǐng)域的特殊裝飾性研究

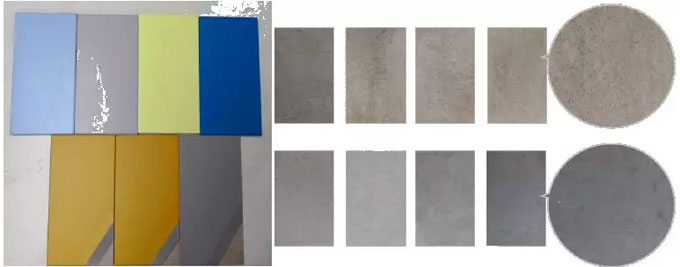

一體板，行業(yè)除了保證戶外耐候的功能外， 還需要以色彩的裝飾性滿足市場需求點(diǎn)， 就目前來說， 水性氟碳涂料除了常規(guī)的實(shí)體色、金屬色、珠光色， 我們還針對目前比較流行的清水混凝土色、防銹色做出了發(fā)開， 來通過行業(yè)顏色選擇的多樣性。

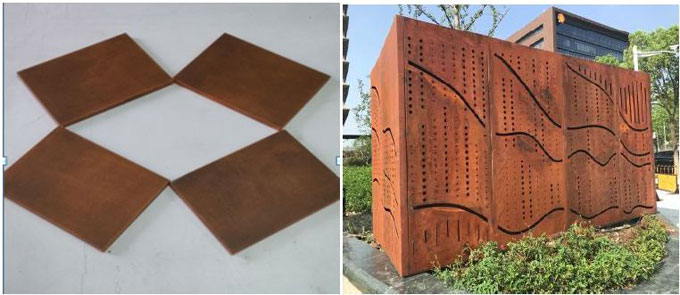

針對目前大量的博物館， 體育館，以及人文景觀體驗(yàn)館， 仿清水混凝土和防銹漆的顏色， 不僅僅滿足獨(dú)特的設(shè)計(jì)風(fēng)格，同時(shí)滿足了戶外耐候的特點(diǎn)。

4、結(jié)語

外墻裝飾一體板的應(yīng)用首先應(yīng)該符合外墻耐候的要求， 建議標(biāo)準(zhǔn)的耐紫外光老化參數(shù)提升到3000h以上， 同時(shí)水性氟碳涂料目前研究的性能按照3792的標(biāo)準(zhǔn)進(jìn)行檢測， 達(dá)到相關(guān)的指標(biāo)，同時(shí)作為預(yù)制的一體板產(chǎn)品，水性氟碳涂料必須結(jié)合裝飾性更佳的工藝，創(chuàng)新出新的裝飾效果，如仿清水混凝土色和仿鐵銹色的涂裝效果， 進(jìn)而豐富外墻的耐候、裝飾效果 。
